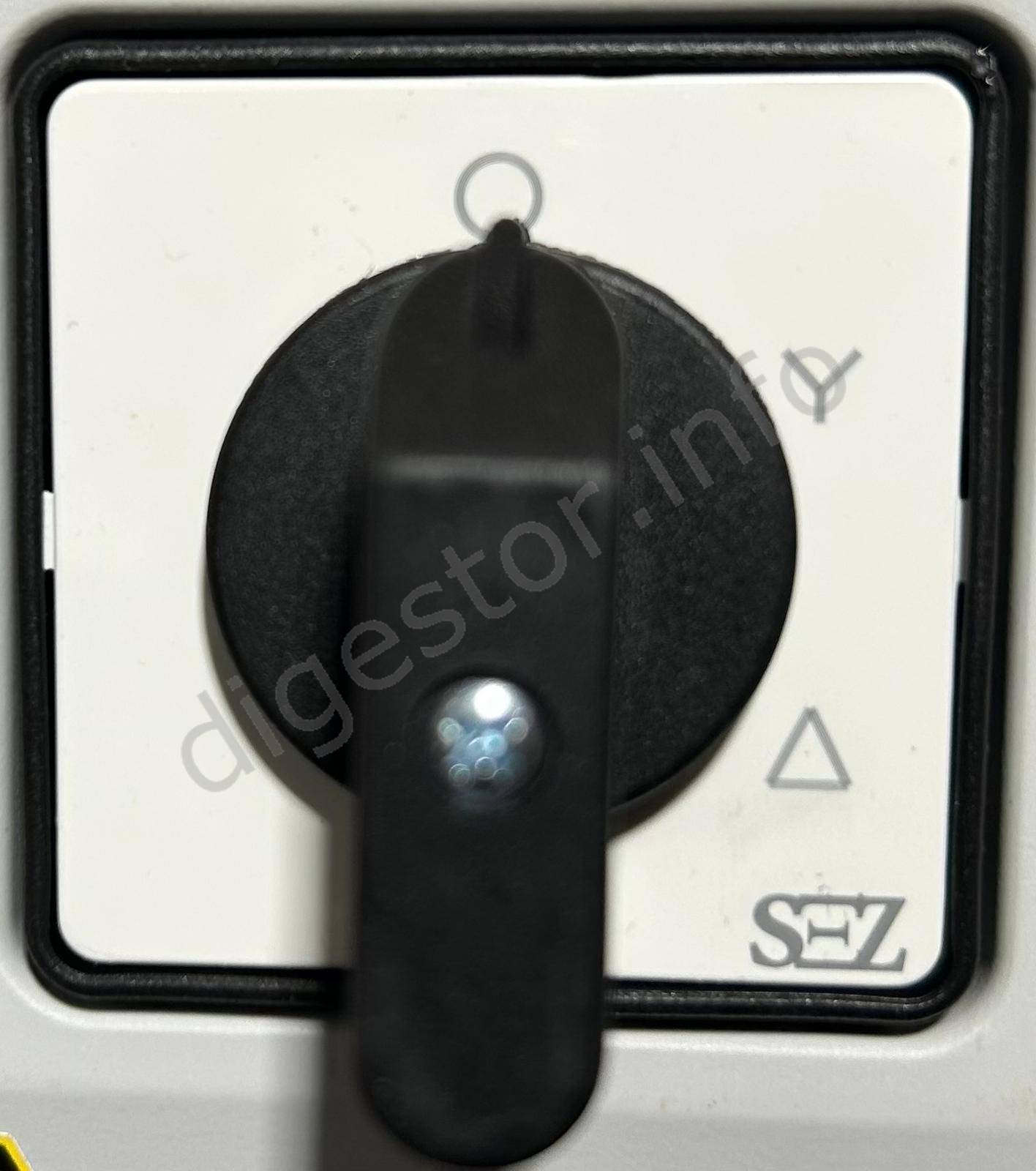

S25JDG 9551 A6 C, Y-D, Vstavný vačkový spínač max 7,5/11kW, 0100651

S25JDG 9551 A6 C, Y-D, Vstavný vačkový spínač max 7,5/11kW, 0100651 Vsatvný Vačkový spínač 25A "hviezda - trojuholník", bez poiistiek. Používa sa k rozbehu a chodu motorov väčších výkonov, ktoré nemožno zapnúť naraz do plného výkonu. S - spínač 25 - 25A (vyššiu Amperáž vypínača môžete použiť vždy). J - produktový rad D - čelná doska spínača G - gumené tesnenie pod čelnou doskou 9551 - číslo schémy zapojenia (3 - pólový, polohy 0-Y-D) A6 - polohy páčky od 12h vpravo, uhly 60° 0-Y-D - polohy páčky - 0-Hviezda - Trojuholník (Y -motor točí na nižšie otáčky = rozbeh, D - motor točí na vysoké otáčky - plný výkon). Všeobecné - špecifikácia (natypovanie) vačkových spínačov - Príklad: S16J VDG 2203X A6 R / 01 N01 1R4 • vačkový spínač men. prúdu 16A • s vratnou polohou (V), čelnou doskou (D), gumovým tesnením pre IP 65(G) • trojpólový prepínač (2203), bez prepojok (X) • základná poloha páčky A (12 hod.), spínací uhol 60° (6) • červená páčka (R) • polohový štítok 01 s nápisom HLAVNÝ VYPÍNAČ • s 1 signalizačnou diódou (červená) na napätie 230V~ Pri vytypovaní spínača je potrebné vychádzať z katalógu s uvedenými mechanickými vyhotoveniami a prehľadu elektrických schém. Pre neštandartné vyhotovenia el. zapojenia je potrebné vyplniť „List špecifikácie“ podľa predtlače a zaslať na otypovanie a pridelenie čísla el. schémy výrobcovi. Pri neoznačení požadovanej polohy páčky, spínacieho uhla, polohového šítku resp. nápisu, výrobca prednostne určí polohu páčky A (12 hod.) a spínací uhol 60° resp. 30° pre viac ako 6 spínacích polôh. Číslo štítku, nápisu a LED diódy za zvislou deliacou čiarou uvádzať len keď to vyplýva z požadovaného vyhotovenia. Ceny pre investičné projekty sa stanovujú na základe množstva a môžu byť výrazne odlišné. Prices for the investment projects are determined on the base of the business case volume and might be significantly different. Inštaláciu a zapojenie môže vykonávať len kvalifikovaný elektrotechnik. Installation and connection can be performed only by a qualified electrician. ***Ste Firma, Inštitúcia, alebo Obchodník? Dajte si nastaviť Vaše ceny!*** Tel.: +421-903/430803, elmat@elmat.sk ***Are you a Company, Institution or Trader? Let us to set up Your prices!*** Tel.: +421-903/430803, elmat@elmat.sk
