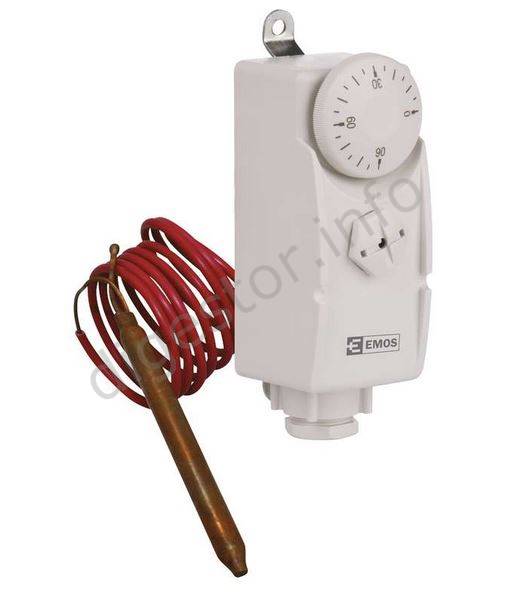

Termostat s kapilárnym čidlom T80F, P5682 2101104000 Príložný manuálny kapilárový termostat P5682 Technické údaje Prevádzkové napätie: 230 V AC 50 Hz, 400 V AC 50 Hz Kontakt: 1 dvojcestný kontakt Spínací prúd: 16 (4) A – 230 V, 6 (1) A – 400 V Rozsah riadenie teploty: 0 °C – 90 °C Snímací prvok: kvapalný snímac Krytie: IP40 Inštaláciu môže vykonávat iba profesionálny inštalatér v súlade s plánom pripojenia. Okrem toho musí inštalácia tiež zodpovedat aktuálne platným smerniciam a špecifikáciám vášho dodávatela energie. Inštalácia sa vždy vykonáva pri vypnutom prívode prúdu; musia sa dodržiavat bezpecnostné špecifikácie. Dodržujte maximálny spínací prúd uvedený v technických údajoch! Montáž 1. Termostat upevnovaný k povrchu rúrky pripevnite v lubovolnom mieste a zaistite externé cidlo na povrchu casti systému urceného k prenosu vody, ktorého teplotu má cidlo zaznamenávat. Dbajte na to, aby ste zabezpecili priamy a bezpecný kontakt s povrchom. (Pred zaistením cidla je nevyhnutné odstránit v mieste inštalácie všetku izoláciu.) 2. Kapilárna trubica medzi termostatom a externým cidlom sa nesmie v žiadnom prípade ohýbat! Elektrické pripojenie: - POZRI PRILOŽENÚ SCHÉMU 1. Otvorte termostat tým, že odstránite císelník (1) a uvolníte velkú plastovú skrutku (2). 2. Odstránte veko puzdra. Štyri káblové svorky, ktoré teraz môžete vidiet, sa pripoja nasledovne: • Svorka C a 1 = otvárac 3. Termostat sa otvorí pri rastúcej teplote a uzavrie v prípade klesajúcej teploty (napr. funkcia = „kúrenia“). • Svorka C a 2 = otvárac 4. Termostat sa uzavrie pri rastúcej teplote a otvorí v prípade klesajúcej teploty (napr. funkcia = „chladenia“). • Svorka = uzemnenie ............ typ ovládania manuálny termostat typ termostatu drôtový s kapilárovým cidlom druh regulácie vykurovací a chladiaci systém nastavenie teploty 0 °C do 90 °C, rozlíšenie 5 °C Kapilárny snímac je primárne urcený na vodu, možno ho vložit do pôdy, ale môže dôjst k nepresnému meraniu teploty. Termostat nepotrebuje samostatnú ochranu. Kotol musí byt chránený. Kapilárne termostaty môžu prepínat z 0 °C. Ostatné majú systém proti zamrznutiu od 5 °C alebo 7 °C v závislosti od model. Co znamená, keď sa na displeji termostatu zobrazí hlásenie "Lo" ? a. Nameraná teplota je mimo rozsahu (0 °C až 40 °C) b. Snímac teploty je poškodený Pokúste sa vymenit batérie, iba alkalické batérie s napätím 1,5 V. Príložný termostat s predĺženým čidlom pre povrchovú montáž. Sníma teplotu vody v zásobníkoch teplej úžitkovej vody alebo vo vykurovacích systémoch. Umožňuje reguláciu teploty, stráženie teplotných obmedzení a funkciu poklesu teploty. typ termostatu drôtový s kapilárovým čidlom typ ovládania manuálny termostat podsvietený displej neuvádza sa druh regulácie vykurovací a chladiaci systém počet programov neuvádza sa typ nastavenia teploty neuvádza sa meranie teploty 0 °C až 90 °C nastavenie teploty 0 °C do 90 °C, rozlíšenie 5 °C nastaviteľný rozptyl teploty neuvádza sa ochrana proti zamrznutiu nie funkcia ON/OFF nie funkcia Set-back neuvádza sa funkcia prázdniny nie dosah vo voľnom priestore neuvádza sa pracovná frekvencia neuvádza sa spínanie napäťové 230 V AC, 50 Hz spínaná záťaž 16 A odporovo, 4 A induktívne dĺžka kapilárneho čidla 1 m farba biela napájanie vysielača neuvádza sa napájanie prijímača neuvádza sa rozmer prijímača neuvádza sa napájanie 230 V, 400 V AC rozmer 38 × 54 × 105 mm napájanie brány neuvádza sa rozmer brány neuvádza sa rozmer vysielača neuvádza sa predajný obal 1 ks, krabička súčasť balenia neuvádza sa
